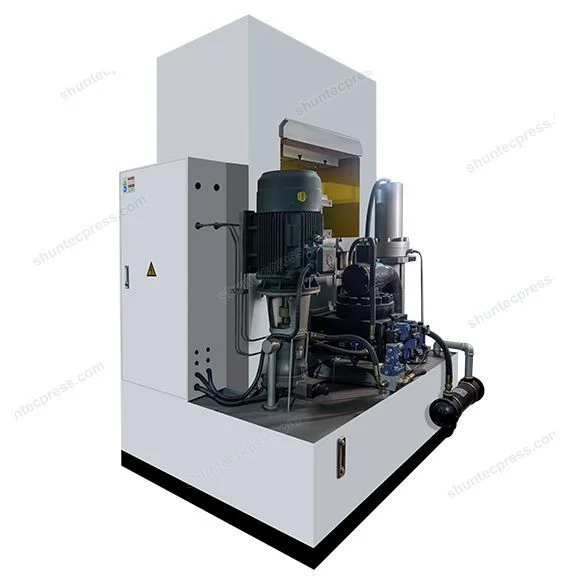

Prensa Hidráulica em Estrutura H

Solução compacta e econômica para conformação de curso curto

Preço : ＄12,000 - ＄56,000

CE CertificationUL CertificationISO certification

Como um dos principais fabricantes de Prensas H-Frame na China, a Prensa Hidráulica H-Frame da SHUNTEC é projetada para aplicações industriais de alta tonelagem que exigem curso de trabalho curto, base compacta e desempenho de precisão.

Ideal para processos como cunhagem, repuxo, estampagem, dobra, calandragem, curvamento e prensagem, esta prensa oferece eficiência incomparável em ambientes com espaço limitado.

Indústria Processos Típicos Benefícios para o Usuário
Automotiva Montagem de eixos de transmissão, pré-carga de rolamentos de cubo ✔️ Flexibilidade de ferramentas: Compatível com mais de 10 diâmetros de eixos.
✔️ Configuração rápida: Troca de ferramentas em <3 minutos.
✔️ Alta repetibilidade: Alinhamento preciso para produção em massa.
Aeroespacial Expansão de tubos de liga de titânio, conformação de compósitos ✔️ Controle ultra-preciso: Precisão de pressão ±0,5%.
✔️ Integridade do material: Uniformidade de espessura da parede ≥98%.
✔️ Otimização de peso leve: Ideal para ligas de grau aeroespacial.
Metalurgia Retificação de perfis longos, corte de peças de formato especial ✔️ Capacidade para cargas pesadas: Força horizontal de até 2000 toneladas.
✔️ Manuseio de grandes dimensões: Suporta peças de até 12 metros.
✔️ Ferramentas versáteis: Adapta-se a geometrias complexas (ex.: canais, suportes).
Eletrônicos Crimpagem de conectores, prensagem de componentes de PCB ✔️ Controle de força delicado: Evita danos aos componentes (tolerância ±1%).
✔️ Pegada compacta: Adequa-se a linhas de montagem pequenas.
✔️ Ciclos de alta velocidade: 30% mais rápido que prensas tipo C.
Joalheria Cunhagem de precisão, gravação 3D ✔️ Controle de micro-tonelagem: Ajuste incremental de 0,1T.
✔️ Acabamento superficial: Operação sem riscos.
✔️ Matrizes personalizadas: Compatível com padrões intrincados.
Parâmetro Detalhes
Compromisso de Garantia Garantia de 3 anos para a máquina completa + suporte técnico vitalício.
Serviço Global de Pós-Venda Equipes locais no exterior (Europa/EUA/Sudeste Asiático) + suporte multilíngue 24/7 (EN/DE/JP/CN).
Prazo de Entrega 30-55 dias úteis (modelos padrão) / 60-90 dias úteis (modelos personalizados).
Suporte Logístico Cobertura total de termos EXW/FOB/CIF/DDP + embalagem para materiais perigosos (proteção IP67).

Entre em Contato com um Fabricante de Prensa Hidráulica em Estrutura H Confiável Hoje

Enviar consulta
Machine Highlight

  • Nível preciso de orientação do êmbolo

  • Alta precisão de repetibilidade

  • Design modular, personalizado de acordo com suas especificações

  • Design compacto, pequena pegada

  • Configuração e operação rápidas, fáceis e seguras

  • Anos de operação confiável e sem necessidade de manutenção

A força nominal de saída varia de 100 a 500 toneladas, com um tamanho de mesa de até 28″ de frente para trás, e especificações totalmente configuráveis para velocidade, curso, altura livre e altura de fechamento. O corpo da estrutura soldada e reforçada com nervuras é extremamente rígido e minimiza a deflexão para proporcionar alta rigidez e durabilidade. Cilindros pesados, bem forjados e polidos com precisão, garantem alta confiabilidade quando as máquinas operam sob alta carga. Um êmbolo guiado por 4 hastes assegura a precisão da repetibilidade. As prensas de estrutura em H da Shuntec são normalmente mais adequadas para estampagem, prensagem e confecção de joias, além de gravação em ouro e prata.

Para operações que exigem aquecimento e/ou recursos adicionais de segurança, também podemos fornecer placas aquecidas eletricamente e uma variedade de equipamentos de segurança para atender às suas necessidades. Explore as possibilidades com a Shuntec agora!

Specifications

Dados técnicos

Especificações Detalhadas da Prensa Hidráulica H-Frame (Série SHUNTEC-P04)

Descrição SHUNTEC-P04 100T SHUNTEC-P04 200T SHUNTEC-P04 300T SHUNTEC-P04 500T SHUNTEC-P04 1000T
Força Nominal 1000 KN 2000 KN 3000 KN 5000 KN 10000 KN
Estrutura Prensa em H Prensa em H Prensa em H Prensa em H Prensa em H
Curso do Cilindro 110 mm 150 mm 150 mm 150 mm 200 mm
Altura Aberta 310 mm 350 mm 400 mm 450 mm 500 mm
Mesa de Trabalho 430*430 mm 520*500 mm 560*560 mm 710*640 mm 750*750 mm
Altura da Mesa 780 mm 780 mm 780 mm 800 mm 800 mm
Velocidade de Fechamento 120 mm/s 120 mm/s 120 mm/s 120 mm/s 100 mm/s
Velocidade de Retorno 110 mm/s 110 mm/s 110 mm/s 90 mm/s 80 mm/s
Motor 4 Pólos, 4 KW 4 Pólos, 5,5 KW 4 Pólos, 7,5 KW 4 Pólos, 15 KW 4 Pólos, 22 KW
Fonte de Energia 3 Fases, 220/380/415/480VAC, 50/60HZ 3 Fases, 220/380/415/480VAC, 50/60HZ 3 Fases, 220/380/415/480VAC, 50/60HZ 3 Fases, 220/380/415/480VAC, 50/60HZ 3 Fases, 220/380/415/480VAC, 50/60HZ
Pressão do Sistema 13 Mpa 15 Mpa 20 Mpa 21 Mpa 24 Mpa
Peso Aproximado da Máquina 2 Ton 4 Ton 7,5 Ton 13 Ton 17 Ton
Tamanho Aproximado da Máquina 98011501930 mm 113011202180 mm 126013402340 mm 148015202400 mm 175019502500 mm
Machine Options

  • Atuação servo-hidráulica

  • Controles anti-amarração e anti-repetição com protetores de anel

  • Proteções laterais articuladas e intertravadas

  • Ejeção hidráulica central

  • Console portátil para operador

  • Porta de segurança pneumática automática

  • Transportadores de mesa para facilitar o carregamento e descarregamento de ferramentas

  • HMI colorido

  • Sensor de posição linear

  • Célula de carga
